一、简介

郑礼刚立异事情室自建设即确定了“学习、培训、研究、立异”的四大功效，牢牢围绕生产使命目的，依托平台优势，围绕钢结构智能制造，针对各项制约生产的难题、重点和要害点，开展立项攻关等立异创效运动，成为工艺手艺立异的平台。

二、研究偏向

事情室牢牢围绕钢结构智能制造，确立了BIM模子信息应用、物料数字化治理、制造装备数字化、工艺执行与治理、构件产品数字化、车间妄想与调理、质量数字化治理及装配式修建结构系统等八大研究偏向。

三、科研条件

立异事情室办公、科研装备已基本配齐。立异事情室聚会室占地31.2平方米，公司自主研发的箱形柱（梁）自动化生产线、H型钢自动化生产线、部件焊接事情站、电子万能试验机、触摸屏数显洛氏硬度计等。

四、手艺团队组成

事情室以中国钢结构协会、中国修建金属结构协会专家、公司总工程师郑礼刚命名，团队平均年岁31岁，研究生占比达42%，形成了一支包括深化设计、生产工艺、质量治理、BIM手艺应用、检测试验、设计研发的手艺团队，涵盖研发、设计、制造、施工、检测装配式钢结构全工业链人才。

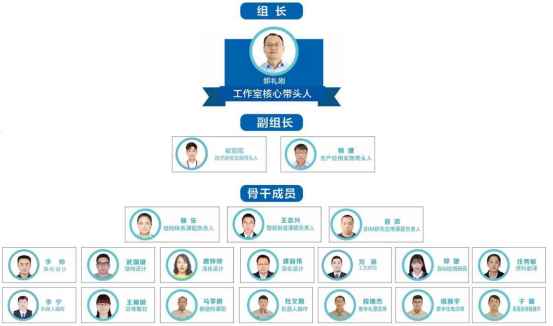

事情室成员架构图

五、校企相助GGPoker

以郑礼刚立异事情室为平台，与同济大学团结研发的“钢结构修建BIM集成制造治理平台”，对钢结构生产加工手艺举行刷新提升，实现钢结构加工的智能化、信息化、数字化治理。

六、所取得的要害手艺、主要效果

1、重型圆方变径节点的制作及精度控制要害手艺

团结节点尺寸和板厚举行合理的分段及压制策划后，将天圆地方节点的分段数目由8段镌汰为2段，焊缝数目由8条镌汰为2条，更好地控制了节点焊吸缩短与变形，阻止了焊缝交织应力集中的征象。通过成熟的装焊计划以及周密的精度控制手艺，合理运用数字化检测手段，最终顺遂包管了工期节点进度和产品精度质量。

2、中厚板箱形构件机械人CO?打底焊全熔透手艺

机械人打底焊取代了人工打底焊接，制作前，箱形柱壁厚在25mm以上时，接纳翼板、腹板双坡口的形式，在只管不增添焊接量的同时，易于机械人焊枪伸入。通过参数化编程系统，无需示教，只需输入相关参数，便可自动完成焊接，并且可以一连作业。并配备先进的激光跟踪装置，大大降低坡口角度和组对间隙不匀称等情形对施焊历程的滋扰。焊机选用大熔深的使用深圳麦格米特 Artsen CM500R Ⅱ焊机，通过加大熔深阻止根部角部未熔。

3、20mm厚腹板H型钢不开坡口免清根全熔透手艺

控制了厚板H型钢焊接的质量问题，焊缝一次探伤及格率从70%提升到97%。以往H型钢腹板厚度凌驾14mm要抵达全熔透状态时，都需要开坡口，通过这次运动可以不开坡口抵达全熔透，节约了开坡口的时间，焊接速率获得了显着的提高，由运动前的一天生产4根提升到8根，施工工期获得了有用的控制，知足了施工要求。

4、拱塔斜拉桥钢结构制作及装置要害手艺

武乡县太行桥GGPoker工程，接纳三角形拱塔斜拉桥，主梁接纳双主梁式钢混叠合梁结构，拱塔由一道主拱和两道外倾的副拱组成，轴线均为倒V形，其中，主拱塔斜跨主梁，跨径118m，矢高55m，跨度大、高度高、施工难度大。为了包管该工程钢结构制作及装置的精度和质量，特对其加工制作及装置要害手艺举行研究。

5、钢结构部品部件机械人免编程自动焊接要害手艺

牛腿作为毗连框架梁与柱的主要节点部件，古板钢结构焊接坡口加工、工件组对精度差，对此举行工艺优化和装备研究，形成磷七效合理的短悬臂梁焊接工艺计划及配套装备，改善古板钢结构焊接制作时焊接坡口加工、工件组队精度较差以及效率低下的问题，提高制作、装置的效率，节约本钱。

6、钢结构桥梁板单位U肋/板肋自动装配焊接手艺

通过对桥梁U肋单位板自动打磨手艺、自动装配手艺、焊接前反变形手艺、自动焊接手艺举行了研究、刷新、优化，形成磷浦结构桥梁U肋单位板加工制作计划，解决了古板人工桥梁U肋单位板加工效率低、焊接变形严重的问题。

7、钢结构智能制造车间协同治理手艺

怎样以BIM为焦点，搭建一个集成MES、SCADA、ERP 等系统的治理平台，对修建钢结构生产制造历程举行全流程数字化、信息化治理是钢结构制造工厂迫切需要解决的课题。通过全治理流程的数字化信息手艺，解决了古板钢结构制造业粗放式的治理方法，提高了生产产销率，降低了能源消耗，实现了细腻化治理。

8、新型模块化集成衡宇系统

形成公司独吞的功效完善的模块化集成衡宇系统，包括结构系统、机电装置系统、装饰装修系统等，实现各系统之间的集成、整合和协同。通过本研究，制作了样板间2间，用于公司磅房办公室。

9、超高层钢结构修建转换桁架制造及施工手艺

通过对详图BIM模子深化、装配工艺、焊接工艺参数、数字化预拼装手艺、BIM手艺应用、装配式清静防护步伐、施工全流程模拟剖析、可视化交底等举行研究，掌握转换桁架重大节点的深化设计及优化要领
；对转换桁架焊接参数与焊接工艺举行了试验与验证
；BIM手艺的应用也取得了较大的提升和改善，将BIM手艺应用到全流程施工计划模拟比选优化当中，并举行三维可视化交底，加入施工计划论证，大大提升交底的质量和效率，镌汰相同的本钱
；接纳数字化预拼装手艺取代古板实体拼装，提高事情效率，降低本钱。

10、钢箱式双曲度旋转楼梯制作及要害手艺

潇河国际会展中心中心组团项目东北角的旋转楼梯为钢箱式双曲度，放样、建模及制图保存一定的特殊性，在制作及装置历程中，精度控制十分主要。通过研究，掌握了重大旋转楼梯的深化设计及优化计划
；熟悉了支持胎架、翻身及吊运吊耳的设计思绪和盘算要领
；对旋转楼梯焊接参数与焊接工艺举行了试验与验证
；接纳数字化预拼装手艺取代古板实体拼装，提高事情效率，降低本钱。

11、等离子切割机自动旋转胎架设计刷新手艺

为相识决等离子旋转胎架割渣群集难以整理，导致的胎架大面积粘连、链条断裂、整体无法举行旋转等问题，开展“等离子切割机自动化旋转胎架设计刷新手艺研究”，举行旋转胎架整体刷新。通过对胎架基本形式刷新以及结构结构优化，提高了胎架的设计合理性与整体严密性，大幅度镌汰了清渣本钱和肩负，提高了生产效率，知足了生产要求。

12、焊吸缩短工艺试验研究

解决焊接作业中爆发的缩短变形，减小其对构件尺寸精度的影响，缩小拼装误差。运用理论和数值剖析与实验相团结的要领来掌握焊接应力变形的纪律和影响因素，在焊接作业中通过展望、 控制和调解焊缝缩短，抵达提高构件精度质量的目的。

13、主要效果

“钢结构修建 BIM 集成制造治理平台”基于 BIM 模子的集成制造治理平台，该平台海内领先，国际先进。通过治理平台的定制与运用，实现钢结构设计、制造、施工全工业链的智能化治理，将改变古板钢结构行业落伍的生产治理方法，实现钢结构生产的信息化，提升钢结构行业智能化水平，打造智慧化工厂。

钢结构修建BIM集成制造治理平台研发效果挂号证书

“智能下料系统”团结现实钢结构生产运行情形举行了系统研究，形成了以项目治理为理念的治理系统，主要包括原质料信息化治理、下料无人化治理，以及切割历程可视化治理三大部分。

装配式修建钢结构下料车间信息化治理要害手艺研究科技效果挂号证书
